Описание продукции

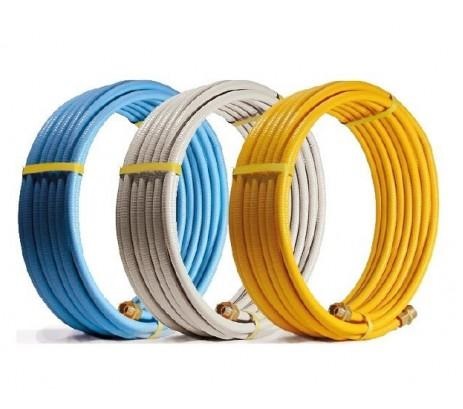

Мы предлагаем вам возможность приобрести нержавеющие гофрированные трубы Hydrosta, изготавливаемые в Южной Корее. Репутация производителя является гарантией высокого качества и стабильных характеристик поставляемых изделий.
Для изготовления гофрированных труб используется сталь марки SUS 304 (08Х18Н10). Сырьем для фитингов служит латунь ЛС63 (аналог).
Трубы и фитинги марок Hydrosta, Kofulso и Lavita взаимозаменяемы.
Технические характеристики для труб различного диаметра приведены в таблице.
Xарактеристики |
Значение показателя |
|||
Диаметр условного прохода, мм |
||||
15 |
20 |
25 |
32 |
|
Радиус изгиба, мм, не более |
45 |
60 |
75 |
96 |
Максимальное рабочее гидравлическое давление, МПа, не менее |
1,5 кратковременно до 6 МПа |
1,2 |
1,0 |
1,0 |
Сохранение целостности гибкого трубопровода при изгибании по одной точке на угол 90°, количество изгибов, не менее |
8 |
|||
Рабочая температура, °С |
фитинги -30 °C - +150 °C труба до +600 °C |
|||
Толщина стенки нержавеющей трубы, мм |
0,25 |
|||
Срок службы при условии соблюдения потребителем условий монтажа и эксплуатации, лет, не менее |
20 |
В целях обеспечения безопасности и эксплуатационной надежности используемых труб необходимо выполнять следующие правила работы с ними:
Технические данные.
Показатели диаметров гофрированных труб Hydrosta.
марка стали трубы |
SUS304 (08X18M10) |
||||
условный размер |
15А |
20А |
25А |
32А |
|
внешний диаметр d1 |
мм |
18,1 |
25,6 |
32,0 |
37,6 |
внутренний диаметр d2 |
мм |
14,1 |
21,0 |
27,0 |
32,0 |
толщина стенки трубы |
мм |
0,25 |
0,25 |
0,25 |
0,25 |
стандартная длина бухты |
метр |
50 м |
30 м |
30м |
20м |
Максимальные расходы для воды (ориентировочные значения).
DN |
Расход в л/час |
15 |
1500 |
20 |
2500 |
25 |
4000 |
32 |
6000 |
Коэффициенты уменьшения рабочего давления в зависимости от температуры
(при t свыше 50 С)
температура |
Коэффициенты уменьшения рабочего давления |
50 |
1,00 |
110 |
0,95 |
120 |
0,80 |
150 |
0,70 |
Площадь 1м.п. гофрированной трубы
условный размер |
15А |
20А |
25А |
32А |
м2 |
0,064652 |
0,095004 |
0,121394 |
0,15218 |
