Задвижка клиновая тип 47GV А

Фланцевые задвижки под электропривод применяются для полного перекрытия потока рабочей среды под действием электрического импульса. Являются одним из распространенных типов трубопроводной арматуры, устанавливаемой на технологических и магистральных трубопроводах, транспортирующих воду, технические жидкости, гликольные смеси, воздух и другие среды.

Задвижки под электропривод могут приводиться в движение дистанционно. В некоторых системах электропривод задвижки комплектуется дополнительным оборудованием, позволяющим включать и выключать поток среды в определённое время суток в автоматическом режиме.

• Корпус задвижки выполнен из чугуна с пластичным графитом;
• Задвижка под электропривод покрыта долговечным эпоксидным полимерным составом внутри и снаружи – это предохраняет её от коррозии;
• Цвет корпуса синий;
• Болты утоплены в корпус и закрыты пластиковыми колпачками;
• Клин задвижки выполнен из серого чугуна и обрезинен материалом EPDM;
• Материал шпинделя – нержавеющая сталь;
• Уплотнитель шпинделя выполнен из материала NBR и представляет собой двойное кольцевое уплотнение, не требующее технического обслуживания;
• Вкладыш подшипника выполнен в виде гайки из латуни;
• Зазор подшипника шпинделя уплотнён кольцом из NBR.

Стоимость

DN	цена*
50	8 000,00 руб.
65	10 177,00 руб.
80	11 625,00 руб.
100	14 245,00 руб.
150	22 147,00 руб.
200	33 221,00 руб.
250	59 007,00 руб.
300	71 476,00 руб.
350	136 212,00 руб.
400	186 194,00 руб.
500	353 890,00 руб.
600	509 553,00 руб.

Технические характеристики

Наименование параметров	Показатель
Условный проход	50-1000 мм
Условное давление (кгс/см2)	16
Управление	электропривод
Траб	от -20°С +120°С
Тмакс	+150°С
Направление подачи среды	любое
Рабочая среда	вода в системах холодного и горячего водоснабжения, отопления, питьевая вода, морская вода, гликольные смеси, слабоагрессивные смеси
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80 Ру 10 кгс/см2
Класс герметичности	А по ГОСТ Р 54808-2011

- Продукция поддерживается на складе	- Продукция поддерживается в ограниченном количестве или поставляется под заказ	- Продукция поставляется по спецзаказу

	DN	L	ØD	ØD1	ØD2	b	f	n-Ød	ØE	ØE1	ØE2	h	n-Ødo	Ød1	L1	L2	L3	T	№FI	Вес, кг
	DN 50	150	165	125	99	19	3	4-19	125	102	71	3.5	4-12	18	5	36	45	6	F10	9,0
	DN 65	170	185	145	118	19	3	4-19	125	102	71	3.5	4-12	18	5	36	45	6	F10	13,0
	DN 80	180	200	160	132	19	3	8-19	125	102	71	3.5	4-12	20	5	36	45	6	F10	16,0
	DN 100	190	220	180	156	19	3	8-19	125	102	71	3.5	4-12	20	5	36	45	6	F10	19,0
	DN 125	200	250	210	184	19	3	8-19	125	102	71	3.5	4-12	24	5	36	45	6	F10	26,0
	DN 150	210	285	240	211	19	3	8-23	125	102	71	3.5	4-12	24	5	36	45	6	F10	34,0
	DN 200	230	340	295	266	20	3	8-23	175	140	100	4.5	4-18	28	5	40	60	8	F14	57,0
	DN 250	250	395	350	319	22	3	12-23	175	140	100	4.5	4-18	32	5	40	60	8	F14	80,0
	DN 300	270	445	400	370	24.5	4	12-23	175	140	100	4.5	4-18	32	5	40	60	8	F14	125,0
	DN 350	290	505	460	429	24.5	4	16-23	175	140	100	4.5	4-18	34	5	50	60	12	F14	183,0
	DN 400	310	565	515	480	24.5	4	16-28	175	140	100	4.5	4-18	34	5	50	60	12	F14	220,0
	DN 450	330	615	565	530	25.5	4	20-28	175	140	100	4.5	4-18	40	5	63	80	12	F14	330,0
	DN 500	350	670	620	582	26.5	4	20-28	210	165	130	5.5	4-22	40	5	63	80	12	F16	400,0
	DN 600	390	780	725	682	30	5	20-31	210	165	130	5.5	4-22	40	5	63	80	12	F16	630,0
	DN 700	430	895	840	794	32.5	5	24-31	210	165	130	5.5	4-22	40	5	63	80	12	F16	900,0
	DN 800	470	1015	950	901	35	5	24-34	300	254	200	5.5	8-18	50	5	70	100	14	F25	1100,0
	DN 1000	550	1230	1160	1120	40	5	28-37	300	254	200	5.5	8-18	72	5	100	110,5	20	F25	2500,0

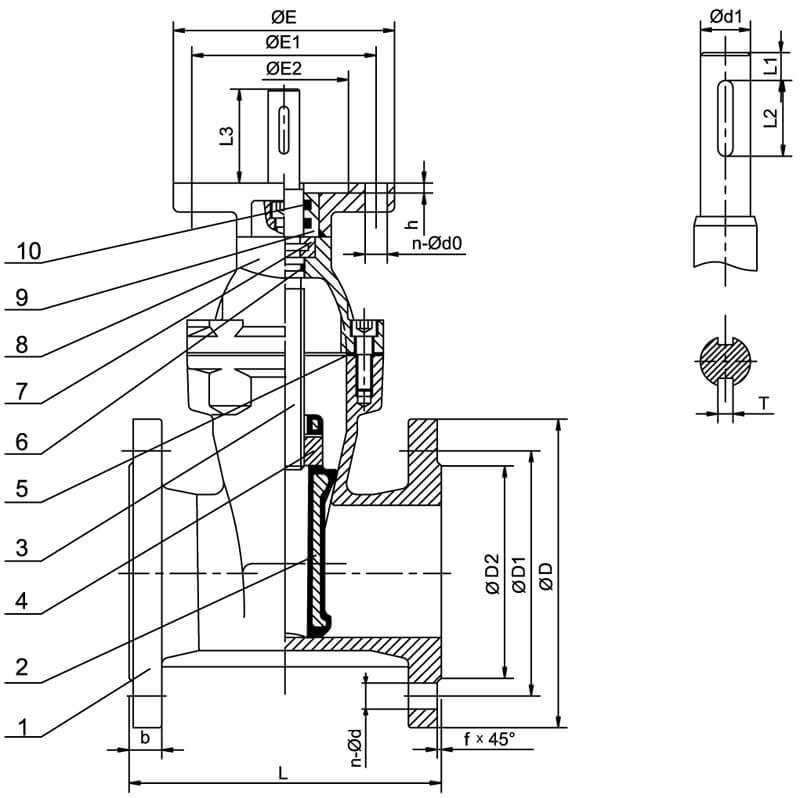

Конструкция и материалы

1	Корпус	ВЧШГ	GGG50
2	Клин	ВЧШГ, покрытый EPDM	GGG50+EPDM
3	Шпиндель	Нержавеющая сталь	SS420
4	Гайка шпинделя	Латунь + EPDM	-
5	Уплотнение крышки	EPDM	EPDM
6	Уплотнение (кольцо)	EPDM	EPDM
7	Кольцо	Латунь	-
8	Крышка	Чугун	GGG50
9	Кольцо	Латунь	-
10	Уплотнение (кольцо)	EPDM	EPDM
