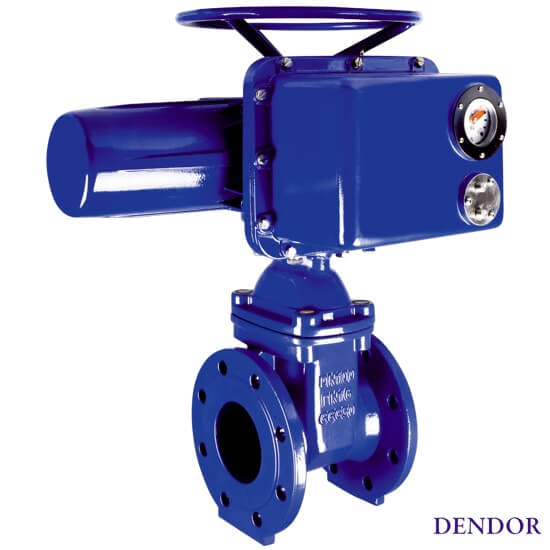

Электропривод многооборотный серия 903

Широкий модельный ряд электроприводов серии 903 предназначен для управления многооборотной арматурой от DN 50 до DN 1000 и четвертьоборотной арматурой с применением редуктора.

Для обеспечения требуемого времени открытия арматуры доступны модификации с различными скоростями вращения выходного вала электропривода.

Базовая комплектация электроприводов 903 обладает всем необходимым функционалом:

• встроенные контакты положения;
• настраиваемая механическая муфта ограничения крутящего момента;
• встроенный червячный редуктор, обеспечивающий самоторможение привода;
• встроенная защита электропривода от перегрева;
• степень защиты IP65;
• возможность применения с многооборотной арматурой с выдвижным штоком (для моделей серии MT 903.45 – 903.120).

Одним из важнейших преимуществ конструкции является минимальное сервисное обслуживание на протяжении всего периода эксплуатации электроприводов.

Стоимость

DN	Модель электропривода	Цена
50	MT 903.M 05-24	140 784.00
65	MT 903.M 07-24	161 512.00
80-100	MT 903.M 10-24	170 896.00
150	MT 903.M 15-24	177 812.00
200	MT 903.M 20-24	185 220.00
200-300	MT 25 (300NM)	по запросу
300	MT 903.M 30-24	193 122.00
350-400	MT 903.M 45-24	по запросу
350-400	MT 903. 45-24	по запросу
500-600	MT 903.M 60-24	по запросу
500-600	MT 903. 60-24/2	по запросу
700	MT 903.M 90-24	по запросу
800	MT 903.M 120-24	по запросу

Технические характеристики

Скорость выходного вал об/мин		12	18	24	36	48	72	12	18	24	36	48	72	Вес, кг
Типо-размер	Тип привода	Выходной момент Nm						Мощность электродвигателя кВт (3х380 В; 50Гц)
9030	903.05	50	50	50	50	40	-	0.06	0.09	0.12	0.18	0.18	-	24
	903.07	70	70	70	70	-	-	0.09	0.12	0.18	0.25	-	-
9031	903.10	100	100	100	100	90	90	0.12	0.18	0.25	0.37	0.37	0.55	32
	903.15	150	150	150	150	140	-	0.18	0.25	0.37	0.55	0.55	-
9032	903.20	200	200	200	200	180	180	0.25	0.37	0.55	0.75	0.75	1.1	47
	903.30	300	300	300	300	280	-	0.37	0.55	0.75	1.1	1.1	-
9033	903.45	450	450	450	450	400	380	0.55	0.75	1.1	1.5	1.5	2.2	75
	903.60	600	600	600	600	580	-	0.75	1.1	1.5	2.2	2.2	-
9034	903.90	900	900	900	900	850	800	1.1	1.5	2.2	3	3	4	106
	903.120	1200	1200	1200	1200	1100	-	1.5	2.2	3	4	4	-
9035	903.180	1800	1800	1800	1600	1500	1400	2.2	3	4	5.5	5.5	7.5	185
	903.250	2500	2500	2500	2300	2000	-	3	4	5.5	7.5	7.5	-
9036	903.350	3500	3500	3500	3500	-	-	4	5.5	7.5	11	-	-	258
	903.500	5000	5000	5000	-	-	-	5.5	7.5	11	-	-	-

Мощность (кВт)	0.06	0.09	0.12	0.18	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	11
Рабочий ток (А)	0.6	0.7	1.0	1.2	1.5	1.6	2.3	2.8	4.3	6	9.8	11	13.5	16	22	26
Пусковой ток (А)	2	2.1	3.2	5	6	7	12	16	21	32	50	64	82	105	145	195

Конструкция

• Червячная передача обеспечивает самоторможение привода;;
• Путевые и концевые выключатели;
• Настраиваемая муфта ограничения предельного момента;
• Замена консистентного смазочного материала в редукторе не требуется на протяжении всего срока службы привода.
