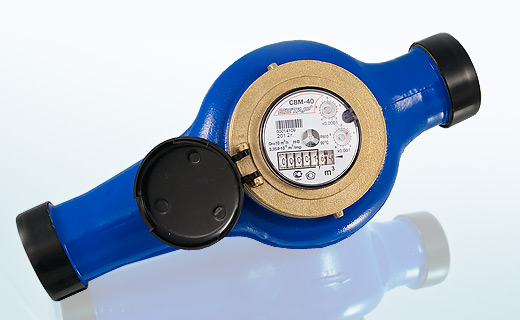

Счетчики холодной и горячей воды многоструйные крыльчатые СВМ-40, СВМ-40С предназначены для измерения объемов питьевой воды по СанПиН 2.1.4.1074-2001, протекающей в системах холодного и горячего водоснабжения при температуре от плюс 5 до плюс 90 °С и давлении до 1,0 МПа (10 кгс/см2).
Счетчики имеют индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в кубических метрах и долях кубического метра.
Конструкция приборов соответствует требованиям российских и международных стандартов. Счетчики воды СВМ-40, СВМ-40С нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
Счетчики воды СВМ-40 соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость. Все материалы допущены к контакту с питьевой водой.
Счетчики воды СВМ-40С соответствуют высшему метрологическому классу С. За счет уникальной конструкции проливной части счетчики воды СВМ-40С имеют минимально возможный допустимый процент погрешности измерений при тех значениях расхода, где другие приборы только начинают регистрировать поток. Счетчики воды СВМ-40С имеют повышенную износостойкость, обеспечивающую постоянство метрологических характеристик во временном диапазоне. Все материалы допущены к контакту с питьевой водой.
Счетчики воды СВМ-40 зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 22484-02.
Счетчики воды СВМ-40С зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 29542-05.Гарантийный срок эксплуатации 18 месяцев.
Межповерочный интервал:
при установке счетчиков на холодную воду – 6 лет;
при установке счетчиков на горячую воду – 4 года.Основные параметры:
| Наименование параметра | Значение СВМ | Значение СВМ-40С |
|---|
| Диаметр условного прохода Ду [мм] | 40 | 40 |
| Расход воды [м3/ч] | | |
| минимальный qmin | 0,2 | 0,1 |
| переходный qt | 0,8 | 0,15 |
| номинальный qn | 10,0 | 10,0 |
| максимальный qmax | 20,0 | 20,0 |
| Порог чувствительности, не более [м3/ч] | 0,05 | 0,05 |
| Потеря давления при наибольшем расходе воды, не более [МПа] | 0,1 | 0,1 |
| Пределы допускаемой относительной погрешности счетчиков [%] (при выпуске из производства и после ремонта) | | |
| в диапазоне расходов от qmin до qt | -5...+5 | -5...+5 |
| в диапазоне расходов от qt до qmax | -2...+2 | -2...+2 |
| Максимальный объем воды [м3] | | |
| за сутки | 250 | 250 |
| за месяц | 7500 | 7500 |
| Емкость индикаторного устройства | 99999,99 | 99999,99 |
| Минимальная цена деления индикаторного устройства | 0,00005 | 0,00005 |
| Длина счетчика, L [мм] | 300 | 300 |
| Длина счетчика со штуцерами, L1 [мм] | 420 | 420 |
| Высота, не более [мм] | 127 | 127 |
| Ширина, не более [мм] | 140 | 140 |
| Обозначение присоединительных размеров | | |
| счетчика | G2 | G2 |
| штуцеров | G1 ½ | G1 ½ |
| Масса без комплекта монтажных частей, не более [кг] | 3,9 | 3,9 |
| Средний срок службы счетчиков, лет | 12 | 12 |
